ส่งงานครั้งที่ 14

Earthquake Detector Alarm

อุปกรณ์
  • Arduino UNO
  • Accelerometer ADXL335
  • 16x2 LCD
  • Buzzer
  • BC547 transistor
  • 1k Resistors
  • 10K POT
  • LED
  • Power Supply 9v/12v
  • Berg sticks male/female

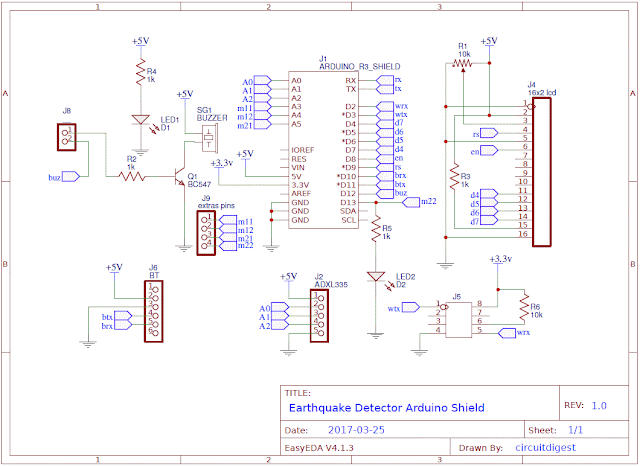

Diagram



Code

#include<LiquidCrystal.h>      // ประกาศเมื่อใช้LCD
LiquidCrystal lcd(9,8,7,6,5,4);   // กำหนดขาที่ต่อกับจอ
#define buzzer 12 // ขาที่ต่อลำโพง
#define led 13  //ขาที่ต่อกับLED
#define x A0  // ขาOutputของแกนx
#define y A1  // ขาOutputของแกนy
#define z A2  // ขาOutputของแกนz
/*variables*/
int xsample=0;
int ysample=0;
int zsample=0;
long start;
int buz=0;
/*Macros*/
#define samples 50
#define maxVal 20   // ค่าที่เปลี่ยนแปลงทาง+มากที่สุด
#define minVal -20    // ค่าที่เปลี่ยนแปลงทาง-มากที่สุด
#define buzTime 5000  // เวลาที่ลำโพงดัง
void setup()
{
  lcd.begin(16,2);  //ตำแหน่งlcd
  Serial.begin(9600); // ค่าการรับส่งข้อมูลserial
  delay(1000);
  lcd.print("EarthQuake ");
  lcd.setCursor(0,1);
  lcd.print("Detector    ");
  delay(2000);
  lcd.clear();
  lcd.print("Circuit Digest ");
  lcd.setCursor(0,1);
  lcd.print("Saddam Khan    ");
  delay(2000);
  lcd.clear();
  lcd.print("Calibrating.....");
  lcd.setCursor(0,1);
  lcd.print("Please wait...");
  pinMode(buzzer, OUTPUT);
  pinMode(led, OUTPUT);
  buz=0;
  digitalWrite(buzzer, buz);
  digitalWrite(led, buz);
  for(int i=0;i<samples;i++)      // นำตัวอย่างไปเปรียบเทียบ
  {
    xsample+=analogRead(x);
    ysample+=analogRead(y);
    zsample+=analogRead(z);
  }
  xsample/=samples;   // รับค่า avg ให้ x
  ysample/=samples;     // รับค่า avg ให้ y
  zsample/=samples;   // รับค่า avg ให้ z

  delay(3000);
  lcd.clear();
  lcd.print("Calibrated");
  delay(1000);
  lcd.clear();
  lcd.print("Device Ready");
  delay(1000);
  lcd.clear();
  lcd.print(" X     Y     Z   ");
}
void loop()
{
    int value1=analogRead(x);   // อ่านค่า x ที่ได้
    int value2=analogRead(y);   //อ่านค่า y ที่ได้
    int value3=analogRead(z);   //อ่านค่า z ที่ได้
    int xValue=xsample-value1;    // หาค่าการเปลี่ยนแปลงของ x
    int yValue=ysample-value2;    // หาค่าการเปลี่ยนแปลงของ y
    int zValue=zsample-value3;    // หาค่าการเปลี่ยนแปลงของ z
  /*แสดงค่าที่เปลี่ยนแปลงบนจอLcd*/
    lcd.setCursor(0,1);
    lcd.print(zValue);
    lcd.setCursor(6,1);
    lcd.print(yValue);
    lcd.setCursor(12,1);
    lcd.print(zValue);
    delay(100);
  /* คำนวณค่าการเปลี่ยนแปลงกับค่ามากสุดที่เตรียมไว้*/
    if(xValue < minVal || xValue > maxVal  || yValue < minVal || yValue > maxVal  || zValue < minVal || zValue > maxVal)
    {
      if(buz == 0)
      start=millis();   // เวลาที่เริ่ม
       buz=1;       // ลำโพง / led ทำงาน
    }
   else if(buz == 1)        //  ลำโพงทำงานเมื่อมีแ่นดินไหว
   {
      lcd.setCursor(0,0);
      lcd.print("Earthquake Alert   ");
      if(millis()>= start+buzTime)
      buz=0;
   }

    else
    {
      lcd.clear();
      lcd.print(" X     Y     Z   ");
    }
    digitalWrite(buzzer, buz);    // ลำโพงเปิดปิดตามคำสั่ง
    digitalWrite(led, buz);   // ledเปิดปิดตามคำสั่ง
  /*ส่งค่าทีคำนวณได้เอาไปลงบนกราฟ*/
    Serial.print("x=");
    Serial.println(xValue);
    Serial.print("y=");
    Serial.println(yValue);
    Serial.print("z=");
    Serial.println(zValue);
    Serial.println(" $");
}

Credit By : https://circuitdigest.com/microcontroller-projects/arduino-earthquake-detector-alarm-circuit
